いよいよ出番だ!w

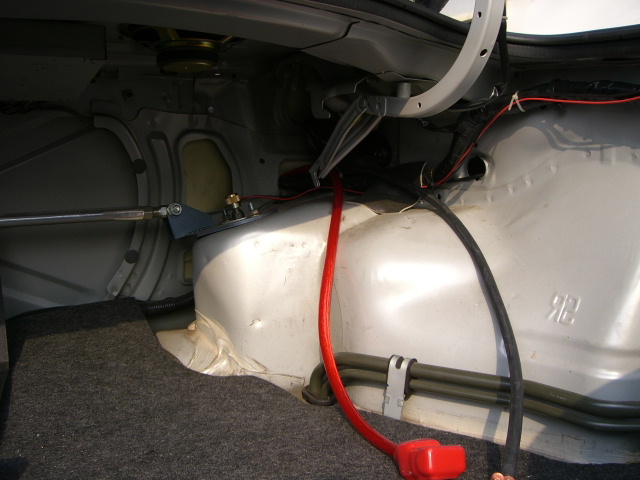

まず、リヤシートを取っ払いケーブルを引き込みます。
赤は先日+用に購入した2Gケーブル。
黒はバッテリーBOXについてきた+用4Gケーブル。
この黒いのを-用に使用しました。
どちらも長さは5mぐらい。
-用には50cmぐらいのが付いてきたが今回は使用せず。
バッテリーを移設し終わったらトランクのボディアースにでも使うつもり。

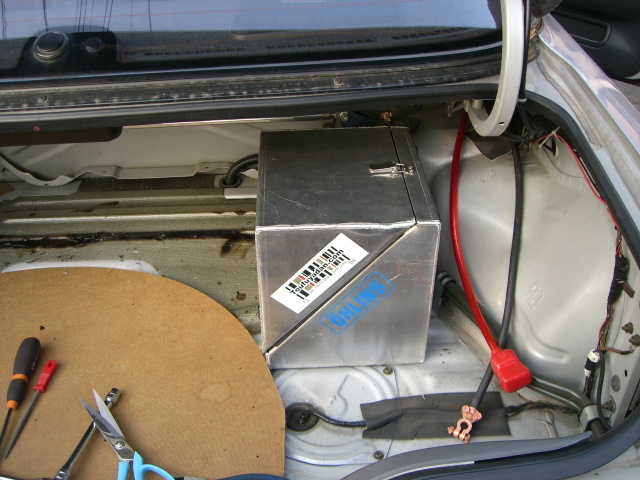

続いてバッテリーBOXの位置決め。
位置決めしたらBOXにボルト用の穴を開け。

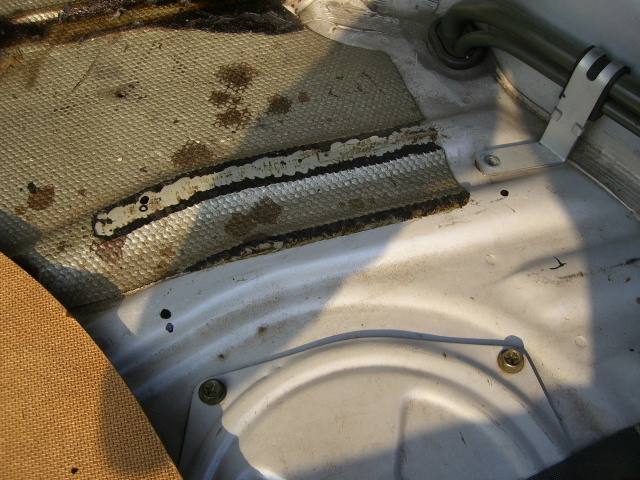

その穴を利用してトランクフロアにマーキング。
分かりますかね~?フロア形状から今回は3ヶ所止め。

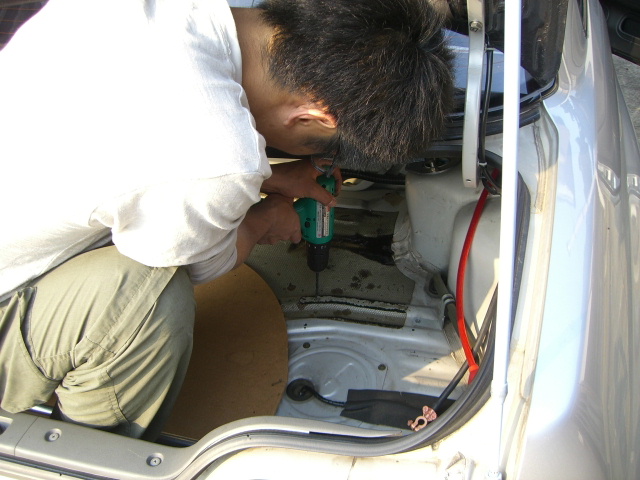

で、適当な大きさでドリルで穴あけ。
その後ナッターのコマが入るようにテーパーリーマーで穴を広げます。
ここの鉄板は薄くて楽に穴あけできます。

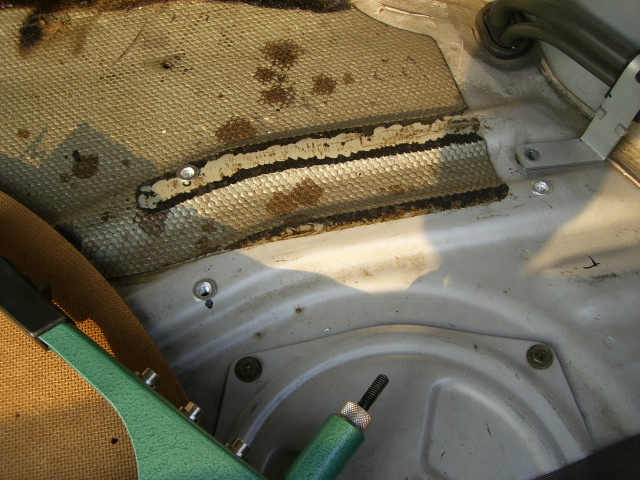

ナッターでナットを付けたところ。
M6のを使用しました。








しっかりとボルトで固定。

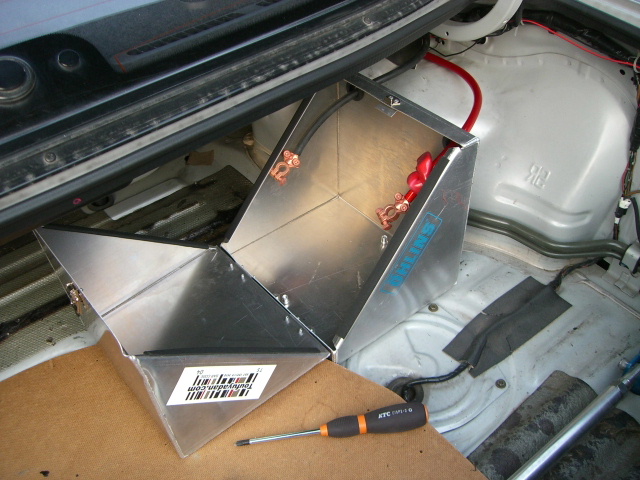

ケーブルも引き込み端子をつけます。
BOXの裏にはスポンジテープを貼っています。










ケーブルの経路はトランクからリヤシート裏を通して
フロアカーペットの中を這わせていきます。
画像の位置から

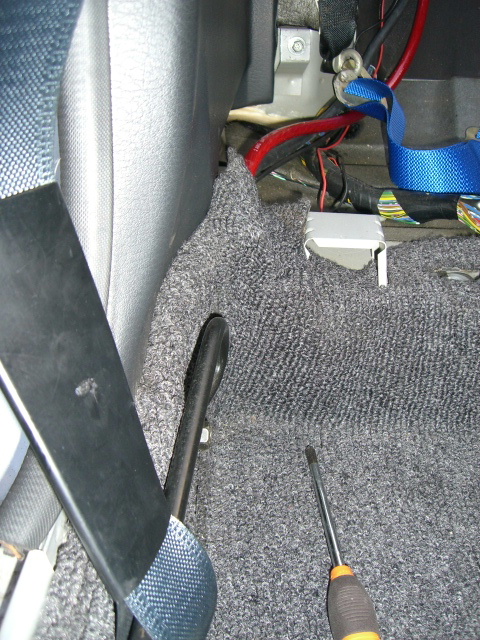

シート横を通り

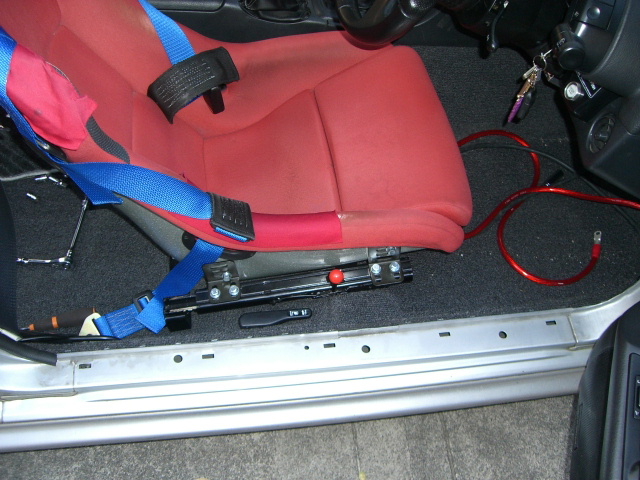

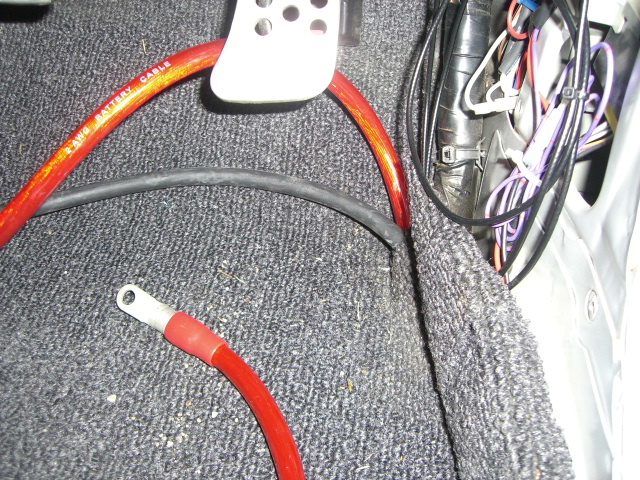

運転席の足元へ。
カーペットの中を這わす時は
シートを外した方がベターです。

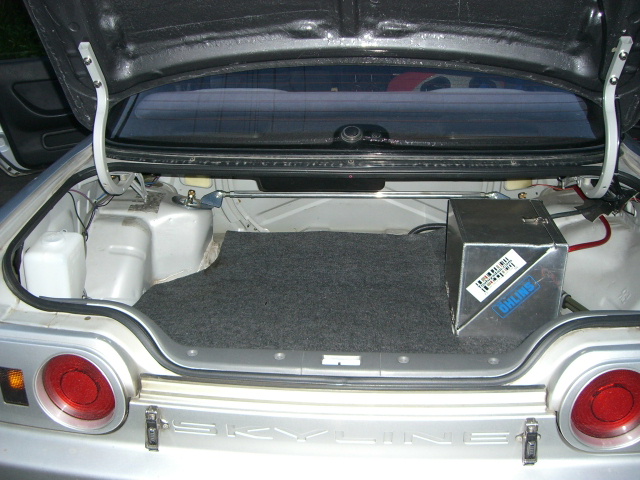

トランクのカーペットをBOXの形状に合わせ
ザックリ切って元に戻せば完成。
本日時間切れでここまで。
次回はエンジルーム内までケーブルを引き込み
バッテリーを移動させ
既存の端子と接続すれば移設は完了。
問題は既存の端子をどうやってエンジンルームに固定するか・・・
