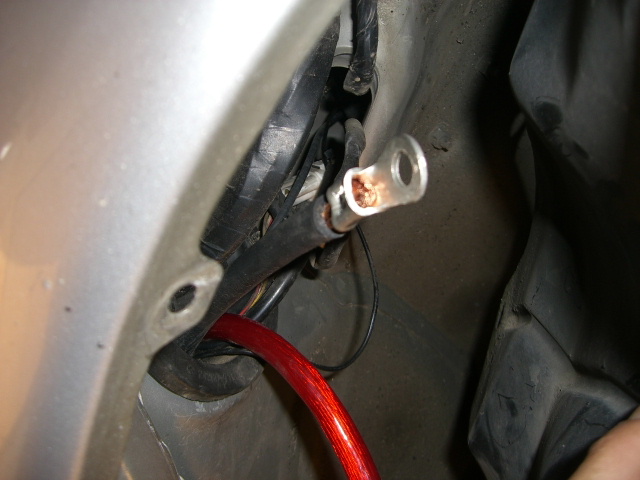

インナーフェンダー内のこの穴から
ケーブルをエンジンルームへ引き込みます。
前回電動ファンスイッチを付ける時にも
この穴を利用して配線を車内へ引き込みました。
今回はケーブルが太いので難しかったです。








今回はケーブルが太いのでタイヤの隙間からでは
難しそうだったのでジャッキウpしてクリアランスをとって作業しました。

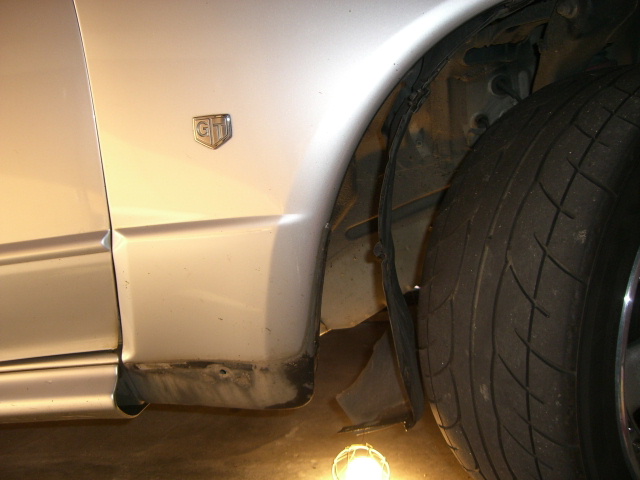

インナーフェンダーは半分ぐらいめくれれば作業できます。
外し方はサイドステップの前の部分と
インナーフェンダーを止めているクリップを外すだけ。

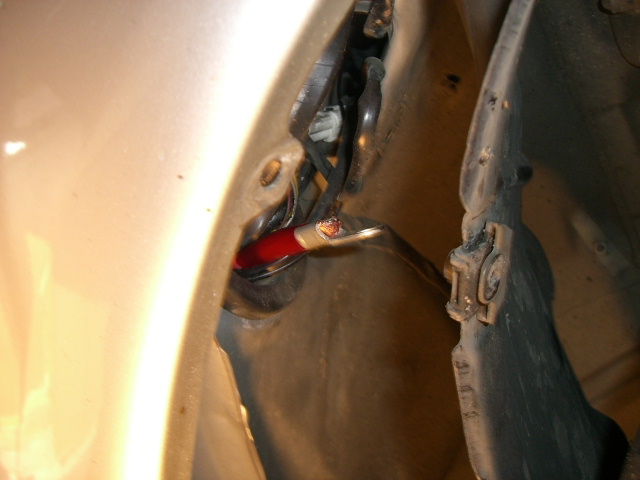

中からぐりぐりっと入れるとにょろっと出てきましたw
ここが通れば作業の半分は終わったも同然。








マイナスもキタ━━━━(゚∀゚)━━━━!!!!!
プラス1本は楽に通りましたが
このマイナスは苦労しました。
最終的にフェンダー側からラジペンを突っ込み
車内で挟んでからラジペンごと引っ張って通しました。

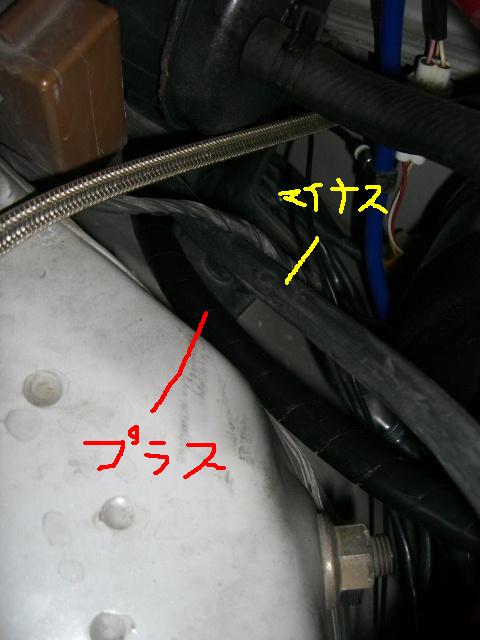

で、例のごとくマスターシリンダー横の穴から
いよいよエンジンルームへ。
念のためプラスケーブルにはスパイラルチューブを巻いてます。

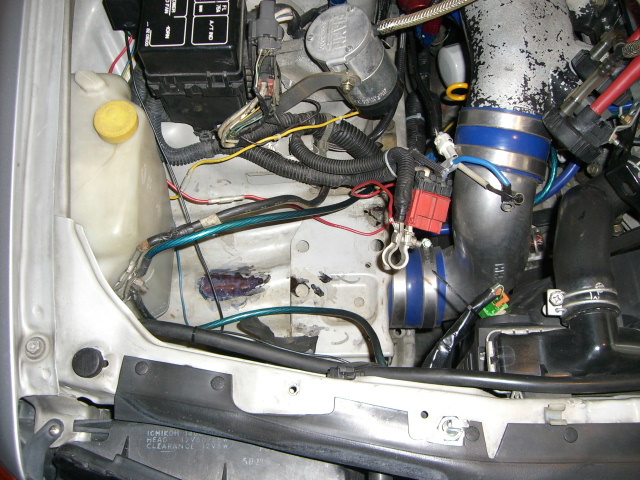

バッテリーを降ろしストラットタワーに沿うようにして
ターミナル部までケーブルを引き込みます。
引いたはいいけど固定方法に悩む事小1時間。。。。。。

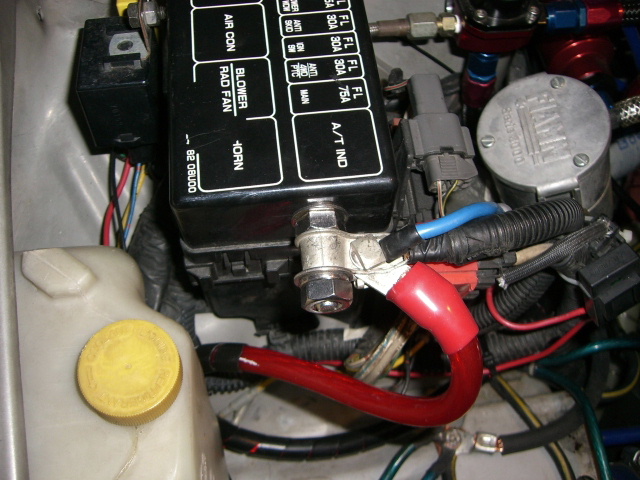

結局ヒューズBOXに穴を開けてボルト止め(爆)
実はNCナイロンのステーを準備していたんですが
そのステーをうまく固定できず苦肉の策^_^;
まあ鉄板部に固定は出来ないし
結線してビニテグルグルも見栄えが良くないし。
まあ良しとしようw

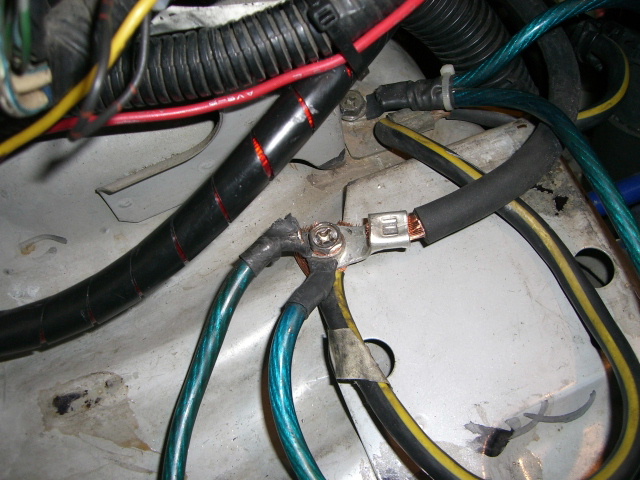

マイナスはターミナルをぶった切り
鉄板に穴あけ、ナッターでナット留めして
そこに直付け。

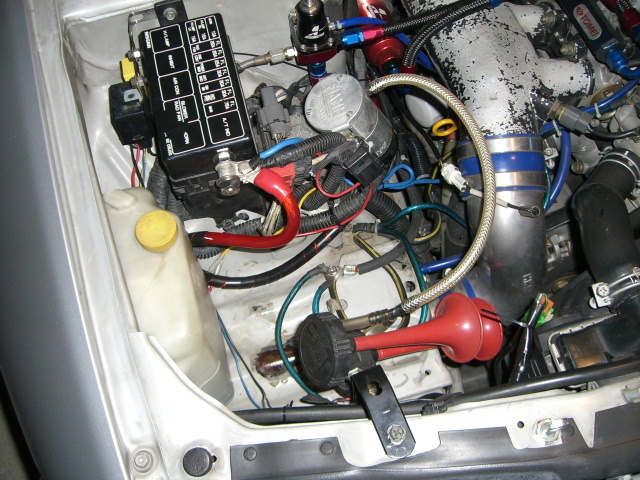

ラッパを戻してできあがり~w

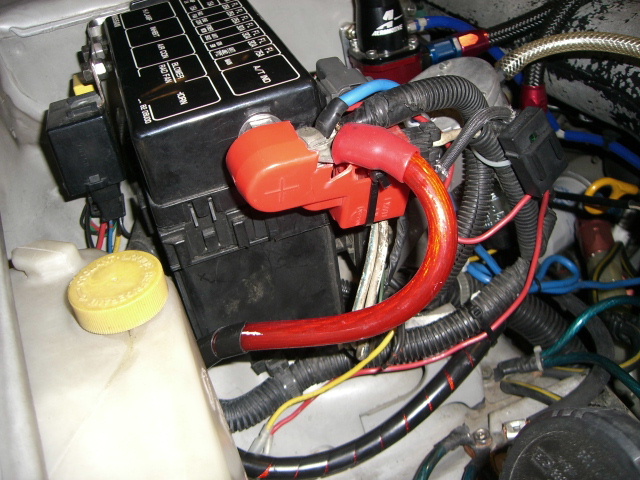

むき出しは良くないだろうと思い
純正のターミナルカバーを切った貼ったで装着。
遠めで見ればバッチリw


さて、いよいよ明日はバッテリー搭載。
